如何制作矿山振动筛除尘器？

 概述：

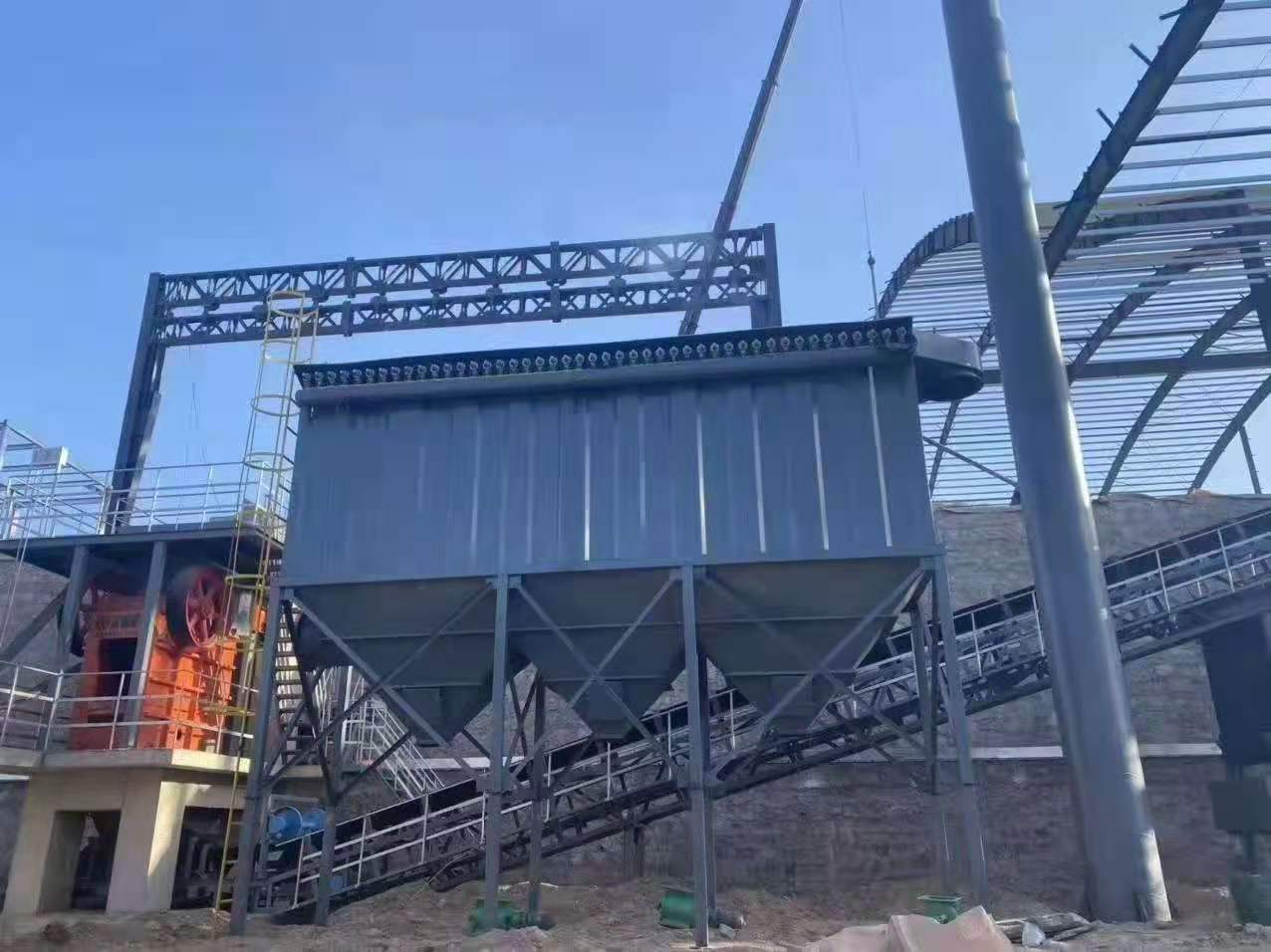

      振动筛除尘器又称碎石筛分除尘器，是一种主要用于振动筛作业时的粉尘净化设备，处理振动筛在振动过程中造成的污染问题。

      矿山破碎振动筛除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰，除尘，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固。矿山破碎振动筛除尘器采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，了换袋操作条件。箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。进、出口风道布置紧凑，气流阻力小。

矿山振动筛除尘器工作原理：

       引风机把含尘气体从进气口引入中壳体内，干净的气体透过滤袋由文氏管进入上壳体，而由净气出口排出，而粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻力越来越大，此时，脉冲控制仪发出信号，程序自动控制各脉冲阀的开关，使高压气源经喷吹孔、文氏管向滤袋内喷射，由于高压气的作用，使滤袋发生急剧的膨胀引起冲击振动，使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。

矿山振动筛除尘器的制作：

（1）花板孔加工工艺 

        花板孔采用加工工艺成型，花板孔光滑无毛刺，表面变形小。

（2）除尘器滤袋及框架 

         袋式除尘器的核心零部件是滤袋和滤袋框架，除尘器滤袋采用圆筒滤袋，在单位面积下增加了滤袋的容尘面积，地增加了气流过滤空间，从而可以地提效率。 

         滤袋框架采用圆形断面，有利于减少框架对滤袋的磨损，框架结构上支撑环及纵筋分布均匀，足够的强度和刚度，能承受滤袋在清灰过程中的气体压力，框架的生产从圆钢自动矫直下料，支撑环的焊合，框架多头点焊均采用了工装设备，了框架成型后纵筋无弯曲、脱焊、虚焊和漏焊，框架的直径、长度和垂直度偏差均符合标准的规定。 

（3）优化设计的脉冲喷吹系统 

         除尘器脉冲喷吹系统是在经过小试和工业性试验基础上逐步改进优化后的设计，其加工制作均靠工具装备来质量。该设计能每个滤袋都能达到足够的清灰强度，使粉尘顺利脱落而不致因强度过高缩短滤袋使用寿命。在配套了电磁脉冲阀后其优良性能做到了充分体现。

（4） 系统控制  

        除尘器设手动和自动两种方式，控制柜上设手动和自动转换开关。自动控制采用定时控制。当除尘器运行达到设定时间时，按设定程序进行自动清灰。

（5） 除尘系统管道设计  

         管道是除尘系统中输送烟尘的通道，由钢板卷成，可管道的强度。 

总结：

以上就是富东环保为您介绍的如何制作矿山振动筛除尘器，如需了解详情，请联系我们。
